Ricambi · Brescia · dal 1975

Ricambi per freni elettromagnetici

Elettromagneti, contromagneti, dischi d’attrito, mozzi, tiranti, raddrizzatori e gruppi freno completi per motori autofrenanti in corrente alternata e continua. Compatibili MGM e Lenze/Intorq, disponibili a magazzino o in tempi rapidi.

Richiedi preventivo Vedi i ricambi

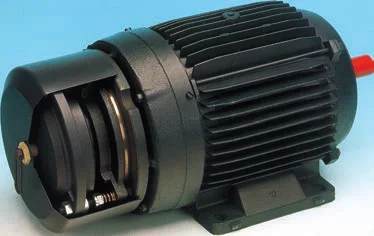

Motore elettrico autofrenante con freno elettromagnetico

Corrente alternata

Ricambi per freni elettromagnetici in c.a.

Tutti i componenti per ripristinare il freno dei motori autofrenanti in corrente alternata: magnete, ancora, dischi d’attrito, mozzi e molle.

Elettromagnete per freno in corrente alternata serie M

Elettromagneti serie M

Elettromagneti per freni in corrente alternata. Da M60 a M120 in alluminio con flangia a 3 fori, da M140 a M180 in ghisa con flangia a 6 fori.

Codici e misure

Articolo	Ø nucleo	Interasse A	Ø esterno
M60	60 mm	48 mm	110 mm
M70	70 mm	58 mm	130 mm
M80	80 mm	63 mm	145 mm
M90	90 mm	73 mm	170 mm
M100	100 mm	80 mm	180 mm
M110	110 mm	85 mm	200 mm
M120	120 mm	100 mm	230 mm
M140	140 mm	105 mm	240 mm
M160	160 mm	113 mm	255 mm
M180	180 mm	145 mm	335 mm

Disegno quotato

La quota A è l’interasse indicato nella tabella codici.

Contromagnete mobile per freno elettromagnetico

Contromagneti mobili

L’ancora mobile che viene attratta dall’elettromagnete e sblocca il freno. Ogni contromagnete è abbinato alla taglia del magnete.

Codici e misure

Articolo	Per magnete	Centro foro
C60A	M60	48 mm
C70A	M70	58 mm
C80A	M80	63 mm
C90A	M90	73 mm
C100A	M100	80 mm
C110A	M110	85 mm
C120A	M120	100 mm
C140A	M140	105 mm
C160A	M160	113 mm
C180A	M180	145 mm

Disco freno scanalato con materiale d’attrito

Dischi freno scanalati

Dischi con guarnizione d’attrito e foro scanalato a 6 o 8 denti, da Ø 102 a Ø 192 mm.

Codici e misure

Articolo	Ø esterno	N. denti	Ø interni
S70	102 mm	6	15/17 mm
S80	110 mm	6	15/17 mm
S90	128 mm	6	18/22 mm
S100	142 mm	6	18/22 mm
S110	155 mm	6	23/28 mm
S120	182 mm	6	23/28 mm
S1208	182 mm	8	32/38 mm
S140	192 mm	8	32/38 mm

Dischi a mozzo sfilabile

Dischi freno con dentatura interna da accoppiare ai mozzi dentati: si sostituiscono senza smontare il mozzo dall’albero.

Codici e misure

Articolo	Ø esterno	N. denti
Z70D34	102 mm	34
Z80D34	110 mm	34
Z90D34	124 mm	34
Z100	140 mm	20
Z110	155 mm	20
Z120	182 mm	20
Z140	192 mm	20
Z160	205 mm	23
Z180	248 mm	28

Mozzi per dischi

Mozzi dentati semplici, doppi e tripli, con 15, 20, 23, 28 o 34 denti e fori da 14 a 48 mm.

Codici e misure

Articolo	Descrizione	h	Ø foro
I70	Semplice 15 denti	16	14
I80	Semplice 15 denti	16	18
I90	Semplice 15 denti	16	24
I70D34	Semplice 34 denti	16	14
I80D34	Semplice 34 denti	16	18
I90D34	Semplice 34 denti	20	24
I100	Semplice 20 denti	18	24
I110	Semplice 20 denti	18	28
I140	Semplice 20 denti	18	34
I70D	Doppio 15 denti	30	14
I80D	Doppio 15 denti	30	18
I90D	Doppio 15 denti	30	24
I70DD34	Doppio 34 denti	30	14
I90DD34	Doppio 34 denti	30	24
I110DH35F28	Doppio 20 denti	35	28
I110DH40F24	Doppio 20 denti	40	24
I110DH40F28	Doppio 20 denti	40	28
I120DH35F34	Doppio 20 denti	35	34
I140DH40F34	Doppio 20 denti	40	34
I160DH40F42	Doppio 23 denti	40	42
I160D	Doppio 23 denti	52	42
I180D	Doppio 28 denti	52	48
I160TH60F42	Triplo 23 denti	60	42
I160TH60F44	Triplo 23 denti	60	44
I180T	Triplo 28 denti	80	48

Misure h e Ø foro in mm.

Piastra intermedia per freno a doppio disco

Piastre intermedie

Piastre di separazione per freni a doppio disco, abbinate ai dischi Z.

Codici e misure

Articolo	Per dischi	Centro foro
P100	Z100	80 mm
P110	Z110	85 mm
P120	Z120	100 mm
P140	Z140	105 mm
P160	Z160	112,5 mm
P180	Z180	145 mm

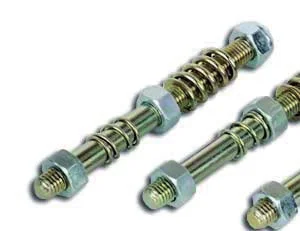

Tiranti con molle per freno elettromagnetico

Tiranti e molle

Tiranti semplici, doppi e tripli completi di molle e dadi, più molle intermedie sfuse.

Codici e misure

Articolo	Tipo	Dimensioni	Filetti
T70	Semplice	Ø 7 × L 77 mm	M6/M8
T80	Semplice	Ø 7 × L 83 mm	M6/M8
T100	Semplice	Ø 9 × L 98 mm	M8/M10
T110	Semplice	Ø 9 × L 102 mm	M8/M10
T110M10	Semplice	Ø 9 × L 102 mm	M10/M10
T120	Semplice	Ø 12 × L 120 mm	M12/M12
D90	Doppio	Ø 10 × L 115 mm	M10/M10
D100	Doppio	Ø 10 × L 125 mm	M8/M10
D110	Doppio	Ø 10 × L 125 mm	M10/M10
D120	Doppio	Ø 12 × L 140 mm	M12/M12
D140	Doppio	Ø 12 × L 145 mm	M12/M12
D160	Doppio	Ø 14 × L 195 mm	M14/M14
D200	Doppio	Ø 18 × L 220 mm	M18
R140	Triplo	Ø 12 × L 175 mm	M12/M12
R200	Triplo	Ø 18 × L 235 mm	M16
MINT10	Molla intermedia	Ø interno 10 mm	–
MINT12	Molla intermedia	Ø interno 12 mm	–
MINT14	Molla intermedia	Ø interno 14 mm	–

Elettromagneti serie MEC

Elettromagneti dimensionati per motori in grandezze unificate MEC, dalla 63 alla 112.

Codici e misure

Articolo	Ø nucleo	Interasse A	Ø esterno
M63MEC	66 mm	55 mm	122 mm
M71MEC	76 mm	60,5 mm	134 mm
M80MEC	93 mm	69 mm	155 mm
M90MEC	98 mm	77,5 mm	173 mm
M100MEC	104 mm	85 mm	191 mm
M112MEC	120 mm	100 mm	218 mm

Disegno quotato

La quota A è l’interasse indicato nella tabella codici.

Compatibili MGM

Ricambi per motori autofrenanti MGM

Elettromagneti, dischi, contromagneti, tiranti e ventole compatibili con i motori autofrenanti MGM serie CF e BA.

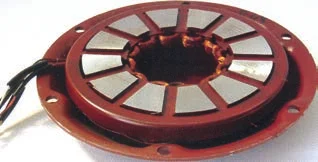

Elettromagnete di ricambio per motori autofrenanti MGM

Elettromagneti MGM

Elettromagneti per freni CF/BA, dalla grandezza 71 alla 200. Da MGM71 a MGM112 con 3 fori, da MGM132 a MGM200 con 6 fori.

Codici e misure

Articolo	Descrizione	Ø esterno
MGM71	Elettromagnete CF/BA 71	137 mm
MGM80	Elettromagnete CF/BA 80	154 mm
MGM90	Elettromagnete CF/BA 90	174 mm
MGM100	Elettromagnete CF/BA 100	194 mm
MGM112	Elettromagnete CF/BA 112	215 mm
MGM132	Elettromagnete CF/BA 132	255 mm
MGM160	Elettromagnete CF/BA 160	310 mm
MGM200	Elettromagnete CF/BA 180/200	350 mm

Dischi freno MGM

Dischi d’attrito per freni CF/BA, da Ø 105 a Ø 300 mm.

Codici e misure

Articolo	Descrizione	Ø esterno
Z71MGM	Disco freno CF/BA	105 mm
Z80MGM	Disco freno CF/BA	130 mm
Z90MGM	Disco freno CF/BA	145 mm
Z100MGM	Disco freno CF/BA	163 mm
Z112MGM	Disco freno CF/BA	185 mm
Z132MGM	Disco freno CF/BA	220 mm
Z160MGM	Disco freno CF/BA	260 mm
Z200MGM	Disco freno BA 180 / BA 200	300 mm

Contromagnete per motori autofrenanti MGM

Contromagneti MGM

Ancore mobili per freni CF/BA dalla grandezza 71 alla 200.

Codici e misure

Articolo	Per freno	Interasse
C71AMGM	CF/BA 71	60 mm
C80AMGM	CF/BA 80	70 mm
C90AMGM	CF/BA 90	80 mm
C100AMGM	CF/BA 100	90 mm
C112AMGM	CF/BA 112	100 mm
C132AMGM	CF/BA 132	120 mm
C160AMGM	CF/BA 160	145 mm
C180AMGM	CF/BA 180	165 mm
C200AMGM	CF/BA 200	165 mm

Disco volano per motori autofrenanti MGM

Dischi volano MGM

Dischi volano per freni CF/BA in esecuzione AC/DC. Su richiesta forniamo il kit tiranti con dadi e molle di carico.

Codici

Articolo	Descrizione
S71VMGM	Disco volano CF/BA 71 – AC/DC
S80VMGM	Disco volano CF/BA 80 – AC/DC
S90VMGM	Disco volano CF/BA 90 – AC/DC
S100VMGM	Disco volano CF/BA 100 – AC/DC
S112VMGM	Disco volano CF/BA 112 – AC/DC
S132VMGM	Disco volano CF/BA 132 – AC/DC

Tiranti MGM

Tiranti per freni BA/CF e per le versioni BAPV/CFPV, dalla grandezza 71 alla 200.

Codici

Articolo	Per freno	Lunghezza
T7180MGM	BA/CF 71-80	76 mm
T90100MGM	BA/CF 90-100	84 mm
T112132MGM	BA/CF 112-132	84 mm
T160MGM	BA/CF 160	101 mm
T180MGM	BA/CF 180	125 mm
T200MGM	BA/CF 200	125 mm
T7180MGMPV	BAPV/CFPV 71-80	101 mm
T90100MGMPV	BAPV/CFPV 90-100	110 mm
T112132MGMPV	BAPV/CFPV 112-132	110 mm
T160MGMPV	BAPV/CFPV 160	125 mm
T180MGMPV	BAPV/CFPV 180	170 mm
T200MGMPV	BAPV/CFPV 200	170 mm

T90100MGM con molla nera brunita.

Ventola di raffreddamento per motore autofrenante MGM

Ventole MGM

Ventole di raffreddamento per motori CF/BA dalla grandezza 71 alla 180.

Codici

Articolo	Per motore
V71MGM	CF/BA 71
V80MGM	CF/BA 80
V90MGM	CF/BA 90
V100MGM	CF/BA 100
V112MGM	CF/BA 112
V132MGM	CF/BA 132
V160MGM	CF/BA 160
V180MGM	CF/BA 180

Freni completi

Gruppi freno elettromagnetici

Quando il freno è troppo usurato per essere ricostruito, lo sostituiamo con un gruppo completo: in corrente alternata (serie AC) o continua (serie S e K).

Gruppo freno elettromagnetico in corrente alternata serie AC

Gruppi freno in c.a. – Serie AC

Freni completi per uso universale, carrelli elevatori e avvolgicavo. Alimentazione 230/400 VCA, isolamento classe F, servizio S1, IP64, rumorosità sotto i 70 dBA.

Codici e caratteristiche

Articolo	Ø esterno A	Ø foro F	Lunghezza P	Potenza	Coppia
AC1	85	11/12	53,5	17 W	4,5 Nm
AC2	105	14/15	60	22 W	10 Nm
AC3	115	14/15 – 20/24/25	60,5	27 W	15 Nm
AC4	125	20/24/25	69	27 W	20 Nm
AC5	148	25/28/30	78,5	39 W	40 Nm
AC6	162	25/28/30	82,5	61 W	60 Nm
AC6D	162	25/28/30	103,3	–	120 Nm
AC7	189	34/35	97	69 W	90 Nm
AC7D	191,9	34/35	120,5	–	180 Nm
AC8	218	34/35/40/42/45/48/50	105	134 W	200 Nm
AC8D	218	34/35/40/42/45/48/50	125	134 W	400 Nm

Quote in mm. Coppia frenante statica. In fase d’ordine specificare il Ø foro.

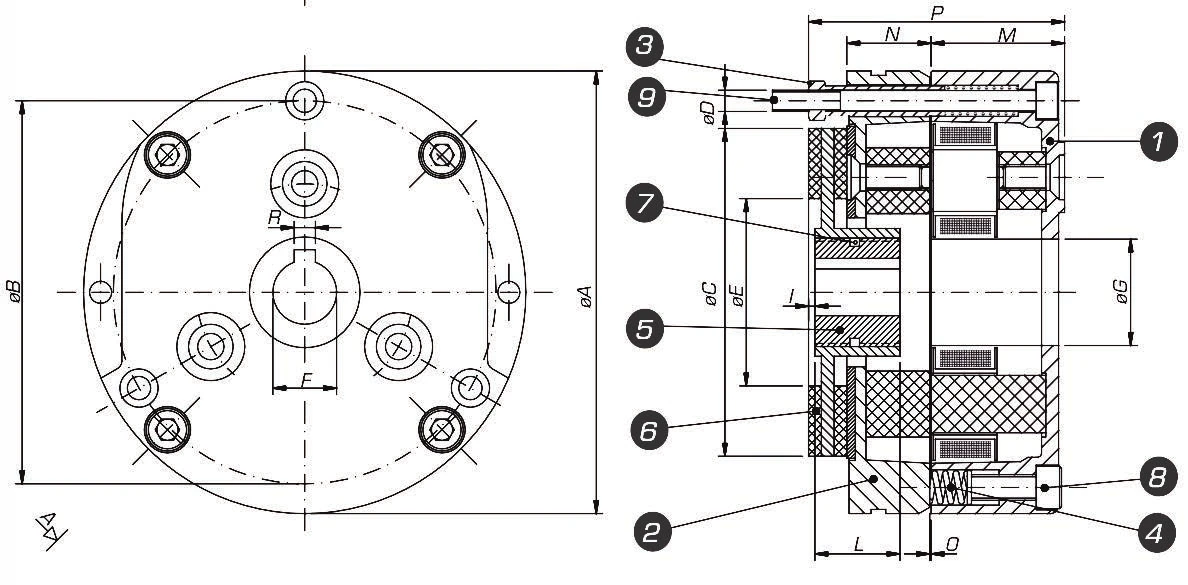

Disegno quotato

Elettromagnete
Ancora
Vite di registro
Molle di coppia
Mozzo
Disco
O-ring
Vite di regolazione coppia
Viti di fissaggio

Articolo	A	B	C	D	E	Ø F	G	I	L	M	N	O min/max	P
AC1	85	72	61	M4	35	11/12	15	1,5	18	31,5	14	0,15-0,5	53,5
AC2	105	90	77	M5	44	14/15	20	1,5	20	31,5	20,5	0,2-0,6	60
AC3	115	103	88	M5	62	14/15 – 20/24/25	22	1,5	20	31,5	20,5	0,2-0,6	60,5
AC4	125	112	98	M6	69	20/24/25	26	1,5	20	34	26,5	0,2-0,7	69
AC5	148	132	119	M6	79	25/28/30	30	1,5	25	39	29,5	0,2-0,7	78,5
AC6	162	145	128	M8	80	25/28/30	32	1,5	30	41	33	0,2-0,7	82,5
AC6D	162	145	128	M8	80	25/28/30	34	1,5	–	41	–	–	103,3
AC7	189	170	151	M8	90	34/35	43	1,5	30	51	35	0,2-0,7	97
AC7D	191,9	170	176	M8	–	34/35	45	–	–	51	–	–	120,5
AC8	218	196	176	M10	90	34/35/40/42/45/48/50	48	1,5	40	54	44	0,2-0,7	105
AC8D	218	196	176	M10	103	34/35/40/42/45/48/50	48	1,5	40-60	54	44	0,2-0,7	125

Quote in mm.

Gruppo freno elettromagnetico in corrente continua serie S

Gruppi freno in c.c. – Serie S

Freni con ventola integrata per uso universale, a frenata progressiva. Alimentazione 100, 180 o 200 VDC, classe F, S1, IP64, sotto i 70 dBA.

Codici e caratteristiche

Articolo	Potenza max	Coppia bassa / alta
S63CC	23 W	2,5 Nm / –
S71CC	23 W	4 / 5,5 Nm
S80CC	45 W	9 / 11 Nm
S90CC	45 W	10 / 12 Nm
S100CC	60 W	12 / 21 Nm
S112CC	60 W	13 / 22 Nm
S132CC	60 W	17 / 23 Nm
S160CC	70 W	30 / 50 Nm

Specificare la tensione di alimentazione: 100, 180 o 200 VDC.

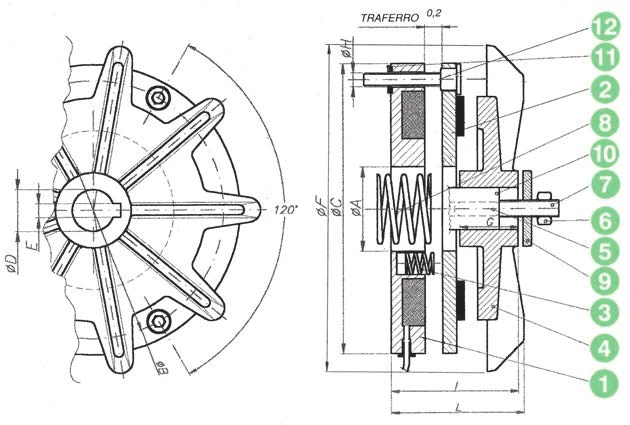

Disegno quotato

Elettromagnete
Ancora
Molla di coppia
Ventola
Chiavetta
Dado autobloccante
Prigioniero
Molla
Rondella
Albero motore
Seeger di blocco vite
Vite

Articolo	A	B	C	D	E	F	G	H	I	L
S63CC	30	43	92	15	5	86	25	5 MA	35	37
S71CC	30	93	104	17	5	118	21	5 MA	35	37
S80CC	45	116	126	20	6	139	23	5 MA	37	42
S90CC	45	116	126	25	8	156	23	5 MA	37	42
S100CC	60	139	154	30	8	165	27	6 MA	44	49
S112CC	60	139	154	35	10	183	26	6 MA	44	50
S132CC	60	139	154	35	10	216	39	6 MA	53	56
S160CC	80	178	200	35	10	216	39	8 MA	57	60

Quote in mm. Traferro 0,2 mm.

Gruppo freno elettromagnetico in corrente continua serie K

Gruppi freno in c.c. – Serie K

Freni ad alta coppia per uso universale e carrelli elevatori, da 5 a 2800 Nm. Alimentazione standard 100 VDC, a richiesta 24 o 180 VDC; IP64, classe F.

Codici e caratteristiche

Articolo	Ø esterno A	Ø foro F	Potenza	Coppia
K1	84	11/12	20 W	5 Nm
K2	104	14/15	25 W	12 Nm
K3	114	15/20/24/25	30 W	16 Nm
K4	124	15/20/24/25	35 W	20 Nm
K5	148	25/28/30	45 W	40 Nm
K6	160	25/28/30	55 W	60 Nm
K7	189	34/35	65 W	90 Nm
K7D	189	34/35	65 W	180 Nm
K8	218	34/35/40/42/45/48/50	70 W	200 Nm
K8D	218	34/35/40/42/45/48/50	70 W	400 Nm
K9	248	40/42/45/48/50	90 W	300 Nm
K9D	248	40/42/45/48/50	90 W	600 Nm
K10	270	45/48/50/55/58/60/65/70	150 W	500 ÷ 800 Nm
K10D	270	45/48/50/55/58/60/65/70	150 W	1000 ÷ 1500 Nm
K11	333	65/70	220 W	1000 ÷ 1500 Nm
K11D	333	65/70	220 W	2000 ÷ 2800 Nm

Quote in mm. Da K8 a K11D disponibili dischi con materiale d’attrito G95 per servizio gravoso. In fase d’ordine specificare il Ø foro.

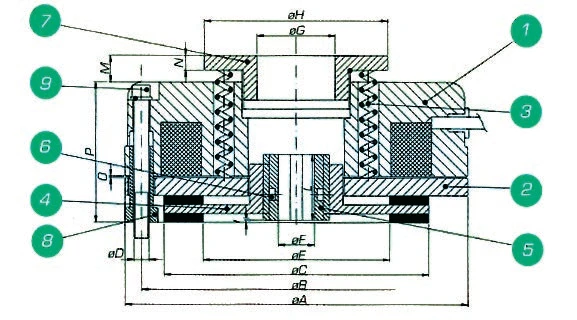

Disegno quotato

Elettromagnete
Ancora
Molla di coppia
Disco
Mozzo
O-ring
Ghiera
Registri
Viti di fissaggio

Articolo	A	B	C	D	E	Ø F	G	H	I	L	M	N	P
K1	84	72	61	M4	35	11/12	20	50	1,5	18	9	4	38,5
K2	104	90	77	M5	44	14/15	26	61	1,5	20	9	4	41,5
K3	114	103	88	M5	62	15/20/24/25	26	61	1,5	20	9	4	47
K4	124	112	98	M6	69	15/20/24/25	42	79	1,5	20	9,5	5,5	46,5
K5	148	132	119	M6	79	25/28/30	60	104	1,5	25	18	8	64
K6	160	145	128	M8	80	25/28/30	60	104	1,5	30	16	8	69,5
K7	189	170	151	M8	90	34/35	60	104	1,5	30	14	8	79
K7D	189	170	151	M8	90	34/35	60	104	1,5	60	14	8	101,5
K8	218	196	176	M10	103	34/35/40/42/45/48/50	60	104	1,5	40	18	8	78
K8D	218	196	176	M10	103	34/35/40/42/45/48/50	60	104	1,5	40/60	18	8	98
K9	248	230	204	M10	132	40/42/45/48/50	60	104	1,5	40	18	8	83
K9D	248	230	204	M10	132	40/42/45/48/50	60	104	1,5	40/60	18	8	108
K10	270	245	220	M10	120 (Z28) / 150 (Z38, Z45)	45/48/50/55/58/60/65/70	103	–	1,5	80	34	24	116
K10D	270	245	–	–	–	45/48/50/55/58/60/65/70	–	–	–	80	–	–	–
K11	333	305	–	–	–	65/70	–	–	–	52	–	–	–
K11D	333	305	–	–	–	65/70	–	–	–	52	–	–	–

Quote in mm. Per Ø F 45/48/50 mm su K8 e K9 sono fornibili mozzi Z23 e Z28.

Alimentazione

Raddrizzatori per freni in c.c.

Un freno che non si apre o scalda troppo spesso dipende dal raddrizzatore: è il primo componente da controllare.

Raddrizzatore a semionda per freno elettromagnetico

Raddrizzatori a semionda

Alimentano in corrente continua la bobina del freno partendo dalla rete. Protetti da varistori in ingresso e in uscita; le versioni RC/RM hanno lo stacco rapido automatico per una frenata più pronta.

Codici e caratteristiche

Articolo	Entrata	Uscita	Portata	Stacco rapido	Esecuzione
AS4FV2	10 ÷ 500 V	5 ÷ 224 V	1 A	–	morsetti
S4RV2	10 ÷ 500 V	5 ÷ 224 V	1 A	–	morsetti
S1RC	100 ÷ 190 V	43 ÷ 82 V	1,5 A	sì	cavi
S1RM	100 ÷ 190 V	43 ÷ 82 V	1,5 A	sì	morsetti
S2RM	190 ÷ 250 V	85 ÷ 112 V	1,5 A	sì	morsetti
S4RC	250 ÷ 440 V	110 ÷ 195 V	1,5 A	sì	cavi
S4RM	250 ÷ 440 V	110 ÷ 195 V	1,5 A	sì	morsetti

AS4FV2 sostituisce ALAS AS4, S2C, S2M, S4C, S4M. S4RV2 sostituisce S2RC ed è indicato dove serve un rilascio dell’ancora più veloce.

Raddrizzatore AP5B per freni in corrente continua

Raddrizzatori AP5B e AP5BR

Raddrizzatori a semionda con circuito di sovraeccitazione per un’apertura decisa del freno. L’AP5BR ha intervento ad alta velocità. Morsetti per interruttore che riduce i tempi di diseccitazione.

Codici e caratteristiche

Articolo	Entrata	Uscita	Portata	Fusibile	Dimensioni
AP5B	100 ÷ 500 V	44 ÷ 224 V	1 A	3 A	68 × 23 × 41,5 mm
AP5BR	100 ÷ 500 V	44 ÷ 224 V	1 A	3 A	68 × 23 × 41,5 mm

AP5BR sostituisce P2RM e P4RC.

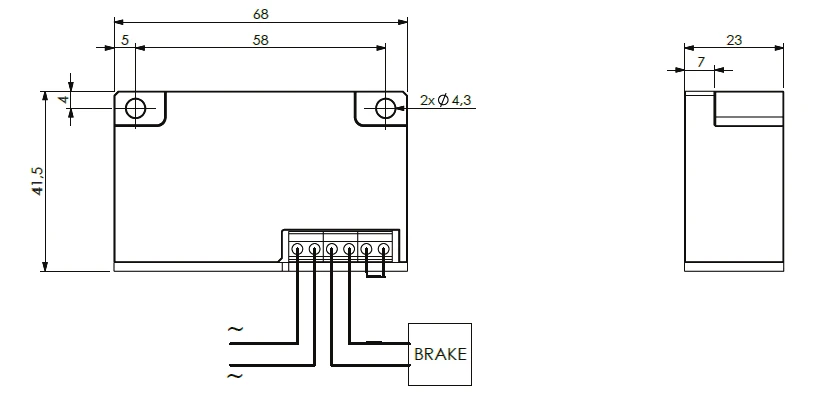

Disegno quotato

AP5B: interruttore di diseccitazione sui morsetti 5 e 6.

Disegno quotato raddrizzatore AP5BR con schema di collegamento

AP5BR: interruttore di diseccitazione sui morsetti 4 e 5. Ingombro 68 × 23 × 41,5 mm, fori di fissaggio Ø 4,3 a interasse 58 mm.

Compatibili Lenze / Intorq

Ricambi per freni Lenze / Intorq BFK458 e BFK468

Magneti, dischi rotore, mozzi, leve di sblocco e raddrizzatori per i freni a molla Lenze/Intorq, i più diffusi su motoriduttori e macchine automatiche.

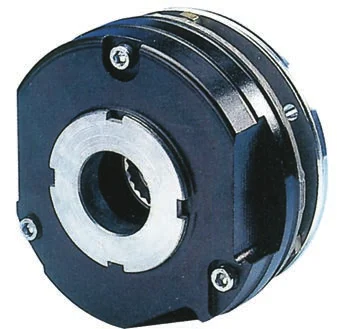

Magnete di ricambio per freno Lenze Intorq BFK458

Magneti BFK458/E

Magneti di ricambio per gruppi freno BFK458/E, con coppia regolabile tramite ghiera e traferro preregolato. Alimentazione 24, 103 o 205 VDC, servizio S1, IP54 (IP65 con calotta), classe F, certificazione UL/CSA/VDE.

Taglie e caratteristiche

Taglia	Codice (24 / 103 / 205 VDC)	Potenza	Coppia pretarata	Campo regolazione	Peso
06	BFK45806 + 24 / 103 / 205	20 W	4 Nm	2 ÷ 6 Nm	0,75 kg
08	BFK45808 + 24 / 103 / 205	25 W	8 Nm	3,5 ÷ 12 Nm	1,2 kg
10	BFK45810 + 24 / 103 / 205	33 W	16 Nm	7 ÷ 23 Nm	2,1 kg
12	BFK45812 + 24 / 103 / 205	40 W	32 Nm	14 ÷ 46 Nm	3,5 kg
14	BFK45814 + 24 / 103 / 205	50 W	60 Nm	25 ÷ 80 Nm	5,2 kg
16	BFK45816 + 24 / 103 / 205	55 W	80 Nm	35 ÷ 125 Nm	7,9 kg
18	BFK45818 + 24 / 103 / 205	85 W	150 Nm	65 ÷ 235 Nm	12 kg
20	BFK45820 + 24 / 103 / 205	100 W	260 Nm	115 ÷ 400 Nm	19,3 kg
25	BFK45825 + 24 / 103 / 205	110 W	400 Nm	175 ÷ 600 Nm	29,1 kg

Esempio di codice: BFK4580624 = taglia 06 a 24 VDC. Disponibili versioni silenziate, con controllo traferro o usura tramite microinterruttore.

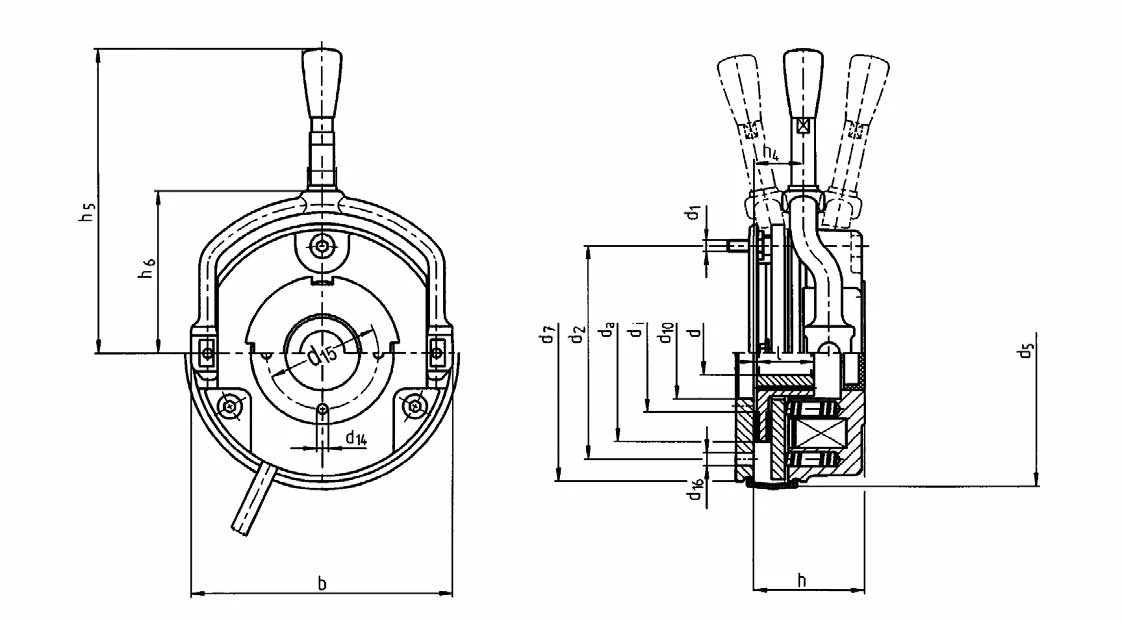

Disegno quotato

Taglia	b	d1	d2	d5	d7	d10	d14	d15	d16	di	da	h	h5	h6
06	88	3×M4	72	91	87	31	4×M4	37,7	3×4,5	40	60	36,3	107	54,5
08	106,5	3×M5	90	109	105	41	4×M5	49	3×5,5	47	77	42,8	116	63
10	132	3×M6	112	134	130	45	4×M5	54	3×6,6	66	95	48,4	132	73,8
12	152	3×M6	132	155	150	52	4×M5	64	3×6,6	70	115	54,9	161	85
14	169	3×M8	145	169	165	55	4×M6	75	3×9	80	124	66,3	195	98
16	194,5	3×M8	170	195	190	70	4×M6	85	3×9	104	149	72,5	240	113
18	222	6×M8	196	222	217	77	4×M8	95	4×9	129	174	83,1	279	124
20	258	6×M10	230	259	254	90	4×M10	110	4×11	148	206	97,6	319	146
25	302	6×M10	278	307	302	120	4×M10	140	6×11	199	254	106,7	445	170

Quote in mm. La quota d è il foro del mozzo.

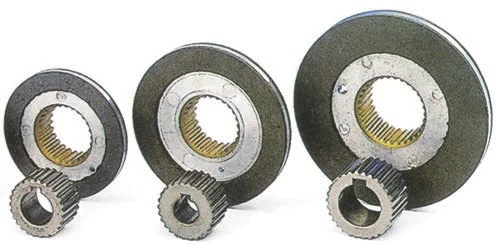

Dischi rotore e mozzi per freno Lenze Intorq BFK458

Ricambi BFK458

Dischi rotore in alluminio, mozzi di accoppiamento, leve di sblocco manuale, lamine inox e calotte IP65. Dischi e mozzi sono compatibili anche con la serie BFK457.

Dischi rotore e leve di sblocco

Taglia	Disco rotore	Ø foro / Ø esterno	Leva di sblocco	Lunghezza asta
06	ZBFK06	24,4 / 60 mm	LEVBFK06	52,5 mm
08	ZBFK08	34,5 / 77 mm	LEVBFK08	53 mm
10	ZBFK10	34,5 / 95 mm	LEVBFK10	58,2 mm
12	ZBFK12	40 / 115 mm	LEVBFK12	76 mm
14	ZBFK14	44,5 / 124 mm	LEVBFK14	97 mm
16	ZBFK16	54,4 / 149 mm	LEVBFK16	127 mm
18	ZBFK18	64,5 / 174 mm	LEVBFK18	155 mm (270 opz.)
20	ZBFK20	69,5 / 206 mm	LEVBFK20	173 mm (270 opz.)
25	ZBFK25	94,5 / 254 mm	LEVBFK25	275 mm (331 opz.)

Mozzi di accoppiamento

Taglia	Fori disponibili (mm)	Esempio codice
06	10 – 11 – 12 – 14 – 15	I10BFK06
08 / 10	11 – 12 – 14 – 15 – 20	I20BFK10
12	20 – 25	I20BFK12
14	20 – 25 – 30	I30BFK14
16	25 – 30 – 35 – 38	I38BFK16
18	30 – 35 – 40 – 45	I45BFK18
20	35 – 40 – 45 – 50	I50BFK20
25	40 – 45 – 50 – 55 – 60 – 65 – 70	I70BFK25

Codice = I + Ø foro + BFK + taglia.

Lamine inox e calotte di protezione

Articolo	Descrizione
LSBFK45806 … LSBFK45816	Lamina inox di frenatura per BFK458 taglie 06 – 16
CP18IP65 / CP20IP65 / CP25IP65	Calotta di protezione IP65, taglie 18 – 20 – 25
KCP18 / KCP20 / KCP25	Kit montaggio calotta, taglie 18 – 20 – 25

La calotta non si può installare con la leva di sblocco montata.

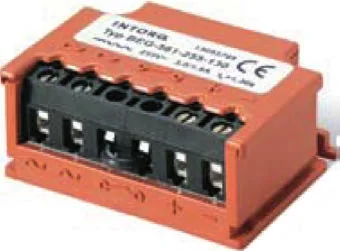

Raddrizzatore serie BEG per freni Lenze Intorq

Raddrizzatori serie BEG

Raddrizzatori per freni Lenze/Intorq serie BFK, a 4 o 6 poli, a ponte o a semionda, protetti da varistori. Temperatura ambiente fino a 80 °C.

Codici e caratteristiche

Articolo	Tipo	Poli	Ingresso → uscita	Corrente max	Montaggio
BEG142270	a ponte	4	230 VAC → 205 VDC	1,0 A	verticale
BEG143270	a ponte	4	230 VAC → 205 VDC	1,0 A	orizzontale
BEG161270	a ponte	6	230 VAC → 205 VDC	0,75 A	orizzontale
BEG162270	a ponte	6	230 VAC → 205 VDC	0,75 A	verticale
BEG242555	a semionda	4	400 VAC → 180 VDC	1,0 A	verticale
BEG243555	a semionda	4	400 VAC → 180 VDC	1,0 A	orizzontale
BEG261460	a semionda	6	400 VAC → 180 VDC	0,75 A	orizzontale
BEG262460	a semionda	6	400 VAC → 180 VDC	0,75 A	verticale
BEG261555	a semionda	6	400 VAC → 180 VDC	0,75 A	orizzontale
BEG262555	a semionda	6	400 VAC → 180 VDC	0,75 A	verticale

Per scegliere il raddrizzatore in base alla tensione di rete e della bobina, contattaci.

Gruppo freno Lenze Intorq BFK468 con leva di sblocco

Magneti BFK468/E

Magneti di ricambio per gruppi freno BFK468/E, taglie 18 – 31, coppie da 100 a 2400 Nm. Alimentazione 205/103 VDC o 360/180 VDC (rilascio/tenuta), IP65 con calotta, classe F, VDE 0580.

Codici e caratteristiche

Articolo	Taglia	Tensione	Potenza	Coppia pretarata	Campo regolazione	Peso
BFK46818A	18	205/103 VDC	352/88 W	150 Nm	100 ÷ 300 Nm	13,4 kg
BFK46818B	18	360/180 VDC	352/88 W	150 Nm	100 ÷ 300 Nm	13,4 kg
BFK46820A	20	205/103 VDC	396/99 W	260 Nm	170 ÷ 520 Nm	20 kg
BFK46820B	20	360/180 VDC	396/99 W	260 Nm	170 ÷ 520 Nm	20 kg
BFK46825A	25	205/103 VDC	469/117 W	400 Nm	230 ÷ 800 Nm	31 kg
BFK46825B	25	360/180 VDC	469/117 W	400 Nm	230 ÷ 800 Nm	31 kg
BFK46831B	31	360/180 VDC	884/221 W	1200 Nm	720 ÷ 2400 Nm	55,1 kg

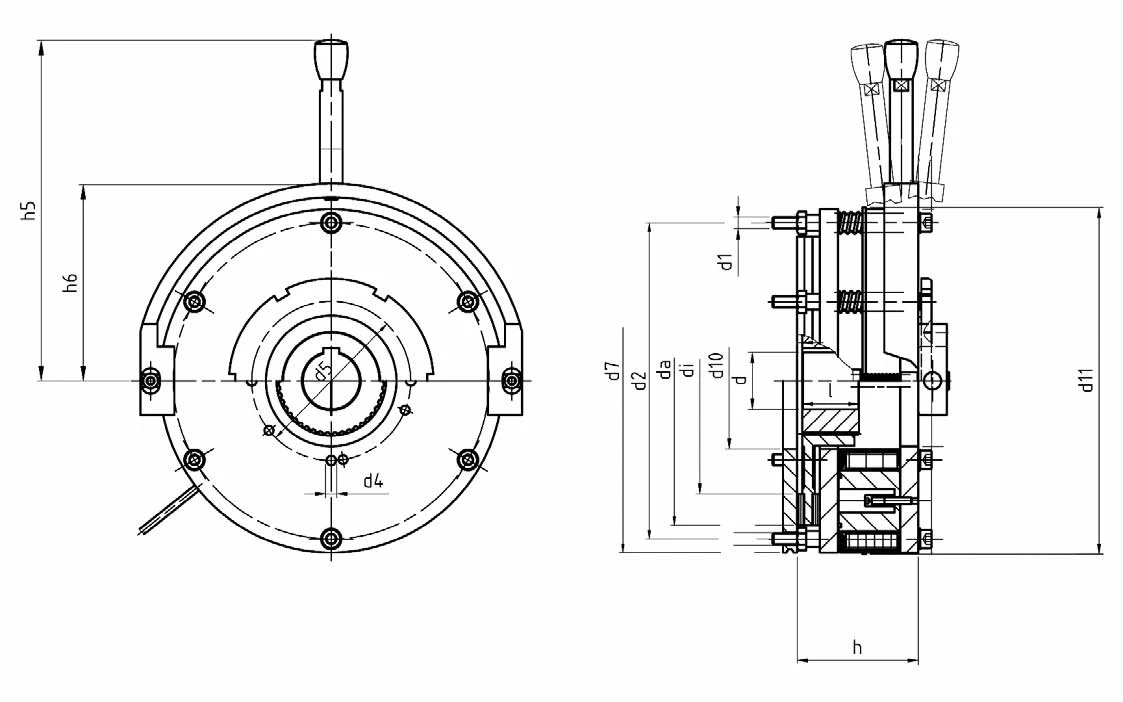

Disegno quotato

Taglia	d1	d2	d4	d5	d7	d10	d11	di	da	h	h5	h6
18	6×M8	196	4×M8	95	217	77	200	129	174	83,1	385	128
20	6×M10	230	4×M10	110	254	90	257	148	206	97,6	650	150
25	6×M10	278	4×M10	140	302	120	305	199	254	110,7	1045	173,5
31	8×M16	360	4×M16	200	390	150	–	243	330	149	–	–

Quote in mm. La quota d è il foro del mozzo.

Dischi rotore e mozzi per freno Lenze Intorq BFK468

Ricambi BFK468

Dischi rotore in alluminio, leve di sblocco manuale e mozzi di accoppiamento per le taglie 18 – 31.

Codici

Taglia	Disco rotore (Ø est.)	Leva di sblocco	Mozzi (Ø foro)
18	Z18BFK468 (174 mm)	LEV18BFK (257 mm)	I30BFK18 · I35BFK18 · I40BFK18
20	Z20BFK468 (206 mm)	LEV20BFK (500 mm)	I40BFK20 · I45BFK20 · I50BFK20
25	Z25BFK468 (254 mm)	LEV25BFK (871 mm)	I50BFK25 · I55BFK25 · I60BFK25
31	Z31BFK468 (330 mm)	–	I80BFK31

Le leve di sblocco vanno ordinate insieme al magnete.

Su richiesta

Altri gruppi freno

Per applicazioni particolari forniamo anche gruppi freno dedicati. Chiedici la scheda tecnica.

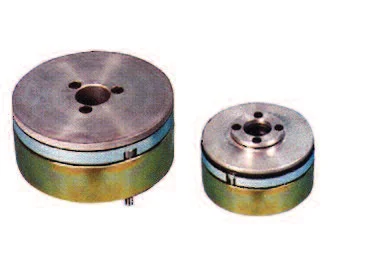

Serie BS

In corrente continua per motori brushless.

Serie P

In corrente continua per stazionamento.

Serie L

In corrente continua per ascensori e montacarichi.

Non trovi il codice?

Mandaci la foto della targa del motore o del freno: ti indichiamo il ricambio giusto. Se serve, ripariamo o sostituiamo il freno in officina.

Contattaci
